梅兰动态myland news
发布时间:2021/06/29
发布时间:2021/06/29
发布时间:2021/06/29

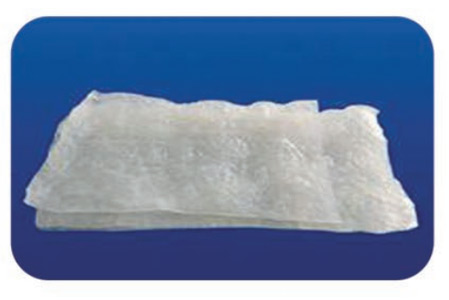

氟橡胶：二元氟橡胶
|
产品品种 指标名称 |
MLF2-10-× |
MLF2-11-× |
MLF2-12-× |
MLF2-13-× |
MLF2-14-× |
MLF2-15-× |
|||
|
MLF2-13W-× |
|||||||||
|
生胶 |
1 |
比重 |
1.82±0.02 |
||||||
|
2 |
门尼粘度 ML121℃1+10 |
5～15 |
16～30 |
31～50 |
51～90 |
91～130 |
131～190 |
||
|
3 |
外观 |
白色或微黄色胶片,其中不得夹带可见杂质 |
|||||||
|
4 |
水含量（%≤） |
0.05 |
|||||||
|
硫化胶 |
5 |
拉伸强度（mPa≥） |
8 |
9 |
|||||
|
6 |
拉断伸长率（%≥） |
160 |
|||||||
|
7 |
恒定压缩永久形变，%，≤（200℃×70h，压缩率25%） |
双酚-AF硫化体系 |
30 |
||||||
|
8 |
耐油性（1号喷气燃料油200℃×24h增重），%， ≤ |
6 |
|||||||
氟橡胶：三元氟橡胶
|
产品品种 指标名称 |
MLF3-10-× |
MLF3-11-× |
MLF3-12-× |
MLF3-13-× |
MLF3-14-× |
|||
|
生胶 |
1 |
比重 |
1.85±0.03 |
|||||
|
2 |
门尼粘度（ML121℃1+10） |
5～15 |
16～30 |
31～50 |
51～90 |
91～130 |
||
|
3 |
外观 |
白色或微黄色胶片,其中不得夹带可见杂质 |
||||||
|
4 |
水含量（≤%） |
0.05 |
||||||
|
硫 化 胶 |
5 |
拉伸强度（≥mPa） |
10 |
|||||
|
6 |
|
180 |
||||||
|
7 |
耐 油性 |
耐4109双酯油(180℃×24小时增重(≤%) |
6 |
|||||
|
耐RP-3油(200℃×24小时增重(≤%) |
7 |
|||||||
拉断伸长率（≥%）
